[Computer Vision / Deep learning] Multiclass Classification with MNIST Dataset

28 May 2024

[Computer Vision / Deep learning] Multiclass Classification with MNIST Dataset

Computer Vision의 기초,,, Deep Learning의 기초를 다지기 위해 Multiclass Classification에 대해 공부해보려고 합니다.

MNIST Dataset은 Machine Learning 분야에서 많이 사용되는 데이터 중 하나입니다.

이 데이터는 손으로 쓴 숫자 이미지의 집합으로 구성되어 있습니다. 각 이미지는 28x28 픽셀(dot가 가로 28, 세로 28개) 크기로 구성되며, 이 이미지는 0부터 9까지의 숫자 중 하나를 나타냅니다.

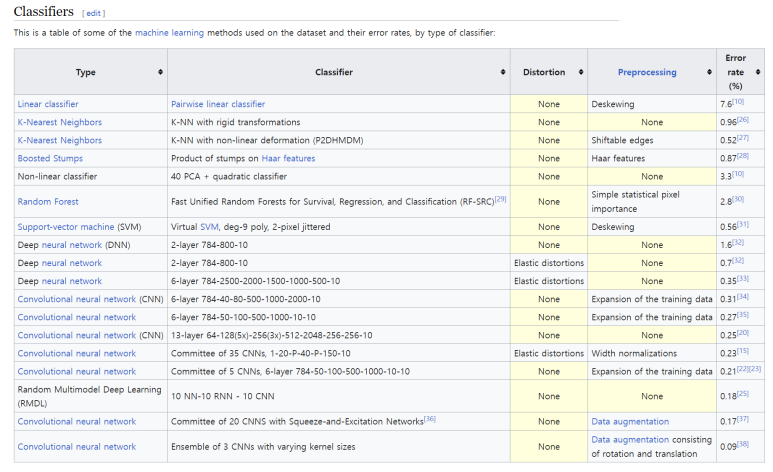

위키피디아 피셜로는 CNN으로 만들어진 MNIST model들이 가장 Error rate가 낮네요.

우리는 정말 개념만 살펴볼거라,

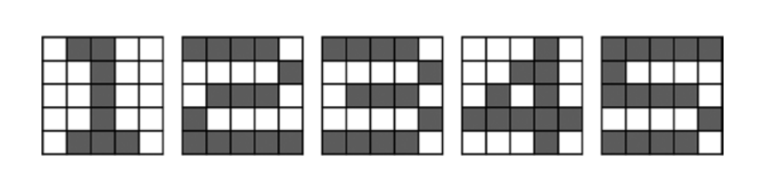

1) 1pixel nosie 섞어서 5x5를 하나의 이미지로 50개의 Data 생성하고.

예를들어 noise 없는 5는 아래처럼 이미지가 그려집니다.

1 1 1 1 1

1 0 0 0 0

1 1 1 1 0

0 0 0 0 1

1 1 1 1 0

2) 5x5 pixel로 30개 데이터셋으로 Training하고, 20개 Data로 Test dat에 사용할 것입니다.

일단 MATLAB code 먼저 보여드릴게요. MATLAB code는 C언어 느낌이라, C 공부해보셨으면 매우 쉽게 하실 것 같습니다. 시간 날때 pytorch 실습자료도 추가해놓을게요.

TestMultiClass.m : 이 파일에는 Training Data가 들어있습니다.

2개의 Hidden layer로 되어있고, 5x5로 되어있는 행렬 5개로 구성된 3차원 데이터 매트릭스입니다. hidden layer에는 sigmoid function을 썼고, output layer에는 softmax를 사용했습니다… 이전 글에서 설명했으니 참고해주세요.

X에서는 Input image 값을 주는거고, D에서는 Input image가 어떤 값을 나타내는건지 알려주는 것이고… Sigmoid 함수를 통해 Weight를 찾아나가는 과정입니다.

clear all

rng(3);

X  = zeros(5, 5, 5);

X(:, :, 1) = [ 0 1 1 0 0;
               0 0 1 0 0;
               0 0 1 0 0;
               0 0 1 0 0;
               0 1 1 1 0
             ];

X(:, :, 2) = [ 1 1 1 1 0;
               0 0 0 0 1;
               0 1 1 1 0;
               1 0 0 0 0;
               1 1 1 1 1
             ];

X(:, :, 3) = [ 1 1 1 1 0;
               0 0 0 0 1;
               0 1 1 1 0;
               0 0 0 0 1;
               1 1 1 1 0
             ];

X(:, :, 4) = [ 0 0 0 1 0;
               0 0 1 1 0;
               0 1 0 1 0;
               1 1 1 1 1;
               0 0 0 1 0
             ];

X(:, :, 5) = [ 1 1 1 1 1;
               1 0 0 0 0;
               1 1 1 1 0;
               0 0 0 0 1;
               1 1 1 1 0
             ];

D = [ 1 0 0 0 0;
      0 1 0 0 0;
      0 0 1 0 0;
      0 0 0 1 0;
      0 0 0 0 1
    ];

W1 = 2*rand(50, 25) - 1;
W2 = 2*rand( 5, 50) - 1;

for epoch = 1:10000           % train
  [W1 W2] = MultiClass(W1, W2, X, D);
end

N = 5;                        % inference
for k = 1:N
  x  = reshape(X(:, :, k), 25, 1);
  v1 = W1*x;
  y1 = Sigmoid(v1);
  v  = W2*y1;
  y  = Softmax(v)
end




%-----Function Define-------
% MultiClass
function [W1, W2] = MultiClass(W1, W2, X, D)
  alpha = 0.9;

  N = 5;
  for k = 1:N
    x = reshape(X(:, :, k), 25, 1);
    d = D(k, :)';

    v1 = W1*x;
    y1 = Sigmoid(v1);
    v  = W2*y1;
    y  = Softmax(v);

    e     = d - y;
    delta = e;

    e1     = W2'*delta;
    delta1 = y1.*(1-y1).*e1;

    dW1 = alpha*delta1*x';
    W1 = W1 + dW1;

    dW2 = alpha*delta*y1';
    W2 = W2 + dW2;
  end
end

% Sigmoid
function y = Sigmoid(x)
  y = 1 ./ (1 + exp(-x));
end
% Softmax
function y = Softmax(x)
  ex = exp(x);
  y  = ex / sum(ex);
end

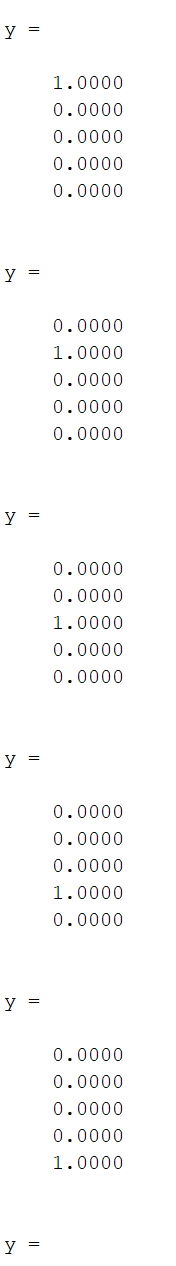

결과값은 아래와 같습니다. 잘 트레이닝되었네요.

여기에 1 pixel noise가 섞인 Data set 5개를 넣어보겠습니당.

clear all

TestMultiClass;                 % W1, W2

X  = zeros(5, 5, 5);

X(:, :, 1) = [ 0 0 1 1 0;
               0 0 1 1 0;
               0 1 0 1 0;
               0 0 0 1 0;
               0 1 1 1 0
             ];

X(:, :, 2) = [ 1 1 1 1 0;
               0 0 0 0 1;
               0 1 1 1 0;
               1 0 0 0 1;
               1 1 1 1 1
             ];

X(:, :, 3) = [ 1 1 1 1 0;
               0 0 0 0 1;
               0 1 1 1 0;
               1 0 0 0 1;
               1 1 1 1 0
             ];

X(:, :, 4) = [ 0 1 1 1 0;
               0 1 0 0 0;
               0 1 1 1 0;
               0 0 0 1 0;
               0 1 1 1 0
             ];

X(:, :, 5) = [ 0 1 1 1 1;
               0 1 0 0 0;
               0 1 1 1 0;
               0 0 0 1 0;
               1 1 1 1 0
             ];

N = 5;                        % inference
for k = 1:N
  x  = reshape(X(:, :, k), 25, 1);
  v1 = W1*x;
  y1 = Sigmoid(v1);
  v  = W2*y1;
  y  = Softmax(v)
end



%-----Function Define-------
% MultiClass
function [W1, W2] = MultiClass(W1, W2, X, D)
  alpha = 0.9;

  N = 5;
  for k = 1:N
    x = reshape(X(:, :, k), 25, 1);
    d = D(k, :)';

    v1 = W1*x;
    y1 = Sigmoid(v1);
    v  = W2*y1;
    y  = Softmax(v);

    e     = d - y;
    delta = e;

    e1     = W2'*delta;
    delta1 = y1.*(1-y1).*e1;

    dW1 = alpha*delta1*x';
    W1 = W1 + dW1;

    dW2 = alpha*delta*y1';
    W2 = W2 + dW2;
  end
end

% Sigmoid
function y = Sigmoid(x)
  y = 1 ./ (1 + exp(-x));
end
% Softmax
function y = Softmax(x)
  ex = exp(x);
  y  = ex / sum(ex);
end

결과값은 아래와 같습니다.

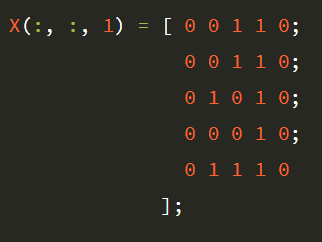

사실 위 데이터를 사람이 보면, 1이라고 생각 할 것 같은데, 제가 만든 트레이닝세트에서는 4로 인식을 하는군요. 2, 3, 5는 잘 찾는 것 같은데… 1이랑 4를 잘 못 찾는 것 같습니다.

clear all

rng(3);

X  = zeros(5, 5, 5);

X(:, :, 1) = [ 0 1 1 0 0;
               0 0 1 0 0;
               0 0 1 0 0;
               0 0 1 0 0;
               0 1 1 1 0
             ];

X(:, :, 2) = [ 1 1 1 1 0;
               0 0 0 0 1;
               0 1 1 1 0;
               1 0 0 0 0;
               1 1 1 1 1
             ];

X(:, :, 3) = [ 1 1 1 1 0;
               0 0 0 0 1;
               0 1 1 1 0;
               0 0 0 0 1;
               1 1 1 1 0
             ];

X(:, :, 4) = [ 0 0 0 1 0;
               0 0 1 1 0;
               0 1 0 1 0;
               1 1 1 1 1;
               0 0 0 1 0
             ];

X(:, :, 5) = [ 1 1 1 1 1;
               1 0 0 0 0;
               1 1 1 1 0;
               0 0 0 0 1;
               1 1 1 1 0
             ];
X(:, :, 1) = [ 1 0 1 1 0;
               0 0 1 1 0;
               0 1 0 1 0;
               0 0 0 1 0;
               0 1 1 1 0
             ];

X(:, :, 6) = [ 0 0 1 1 0;
               1 0 1 1 0;
               0 1 0 1 0;
               0 0 0 1 0;
               0 1 1 1 0
             ];

X(:, :, 7) = [ 0 0 1 1 0;
               0 0 1 1 0;
               1 1 0 1 0;
               0 0 0 1 0;
               0 1 1 1 0
             ];

X(:, :, 8) = [ 0 0 1 1 0;
               0 0 1 1 0;
               0 1 0 1 0;
               1 0 0 1 0;
               0 1 1 1 0
             ];

X(:, :, 9) = [ 0 0 1 1 0;
               0 0 1 1 0;
               0 1 0 1 0;
               0 0 0 1 0;
               1 1 1 1 0
             ];

X(:, :, 10) = [ 0 0 1 1 1;
               0 0 1 1 0;
               0 1 0 1 0;
               0 0 0 1 0;
               0 1 1 1 0
             ];

X(:, :, 11) = [ 0 0 1 1 0;
               0 0 1 1 1;
               0 1 0 1 0;
               0 0 0 1 0;
               0 1 1 1 0
             ];


D = [ 1 0 0 0 0;
      0 1 0 0 0;
      0 0 1 0 0;
      0 0 0 1 0;
      0 0 0 0 1;
      1 0 0 0 0;
      1 0 0 0 0;
      1 0 0 0 0;
      1 0 0 0 0;
      1 0 0 0 0;
      1 0 0 0 0;
      1 0 0 0 0
    ];

W1 = 2*rand(50, 25) - 1;
W2 = 2*rand( 5, 50) - 1;

for epoch = 1:10000           % train
  [W1 W2] = MultiClass(W1, W2, X, D);
end

N = 5;                        % inference
for k = 1:N
  x  = reshape(X(:, :, k), 25, 1);
  v1 = W1*x;
  y1 = Sigmoid(v1);
  v  = W2*y1;
  y  = Softmax(v)
end




%-----Function Define-------
% MultiClass
function [W1, W2] = MultiClass(W1, W2, X, D)
  alpha = 0.9;

  N = 5;
  for k = 1:N
    x = reshape(X(:, :, k), 25, 1);
    d = D(k, :)';

    v1 = W1*x;
    y1 = Sigmoid(v1);
    v  = W2*y1;
    y  = Softmax(v);

    e     = d - y;
    delta = e;

    e1     = W2'*delta;
    delta1 = y1.*(1-y1).*e1;

    dW1 = alpha*delta1*x';
    W1 = W1 + dW1;

    dW2 = alpha*delta*y1';
    W2 = W2 + dW2;
  end
end

% Sigmoid
function y = Sigmoid(x)
  y = 1 ./ (1 + exp(-x));
end
% Softmax
function y = Softmax(x)
  ex = exp(x);
  y  = ex / sum(ex);
end

Model 만드는 과정이 그니깐,

A Training set으로 Model 만들고 Test해보고,

B Training set으로 Model 만들고 Test해보고….

이런식으로 반복을 해서, 가장 좋은 Training set을 찾아서, Model 만드는겁니다.

AI로 박사과정 하고있는 친구한테….

“Training, Validation, Test 벡터세트” 어떤 비율으로 주냐고 물어보니까, 보통 Training Data, Validation data, Test data로 6:3:1이나 7:2:1 혹은 9:1로 준다고 하더라구여.

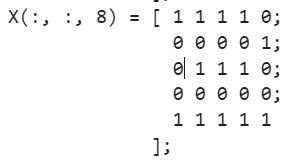

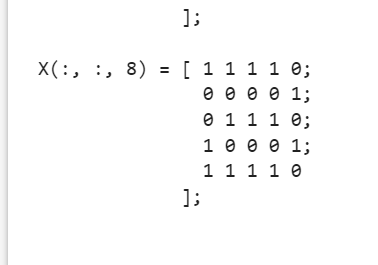

이런거 트레이닝 데이터에 실수로 넣었다가, 2랑 3 둘다 모델이 이상하게 만들어지더라구요. 이런거 트레이닝 데이터에 안 들어가도록 조심히 해야합니다.

데이터셋 한 50개 정도 넣어보니, 5x5에서는 충분히 만족스러운 MODEL이 생성되었습니다.

인공신경망에서 data의 양과 질이 어떻느냐가 가장 중요한 요소인 것 같고, 이 요소들을 어떤 비율로 Training, Validation으로 나눌지도 중요하며, 어떤 함수를 몇 개의 Hidden layer로 사용할지 알아내는 것이 중요합니다.

Learning process를 요약하면 input ~ output 간 weight를 찾는 것입니다. Training data의 양이 적거나 불균형하게 분포되어 있다면, 모델이 학습한 패턴이 편향될 수 있습니다.

그리고 적당한 노이즈를 추가하여 모델 생성에 노이즈 마진이 필요합니다. 리서치해보니, sigmoid 함수가 binary classification에선 많이 쓰이지만, 이외의 경우엔 relu 함수가 모델 생성에도, 시간적으로도 더 좋다고 하네요. ㅎㅎ
